Co oznaczają kolory na skanerze rentgenowskim?

Punkty kontroli bezpieczeństwa działają pod ogromną presją, a operatorzy mają zaledwie sekundy na podjęcie decyzji, czy bagaż przejdzie, czy też wymaga ręcznego przeszukania. Decyzja podejmowana w ułamku sekundy zależy całkowicie od przejrzystości i dokładności danych obrazowych prezentowanych na monitorze. Słaba identyfikacja materiałów prowadzi bezpośrednio do wysokiego wskaźnika fałszywych alarmów, wydłużonego czasu ręcznego wyszukiwania, zmęczenia operatora i poważnego ryzyka przeoczenia zagrożeń z powodu niejednoznacznego obrazowania. Kiedy operatorzy nie mogą zaufać ekranowi, cały protokół bezpieczeństwa ulega spowolnieniu.

Zrozumienie algorytmów kodowania kolorami to nie tylko niezbędna wiedza operatora. Służy jako główny wskaźnik oceny technicznej dla dyrektorów ds. bezpieczeństwa i zespołów zaopatrzeniowych wybierających komercyjne skanery rentgenowskie . Zdolność maszyny do dokładnego przełożenia gęstości materiału i składu atomowego na wyraźne wskazówki wizualne decyduje o ogólnej wydajności i poziomie bezpieczeństwa każdej operacji sprawdzania. Potrzebujesz sprzętu, który usunie domysły z punktu kontrolnego.

• Kolor równa się liczbie atomowej: Kolory na skanerach rentgenowskich nie odzwierciedlają fizycznego koloru obiektu; reprezentują efektywną liczbę atomową (Z-eff) materiału, podzielonego ogólnie na substancje organiczne, nieorganiczne i mieszane.

• Standaryzowane mapowanie zagrożeń: kolor pomarańczowy zazwyczaj oznacza materiały organiczne (w tym materiały wybuchowe i narkotyki), kolor niebieski oznacza gęste materiały nieorganiczne (metale, broń), a kolor zielony oznacza materiały mieszane lub lekkie metaliczne.

• Gęstość decyduje o jasności: Podczas gdy kolor wskazuje rodzaj materiału , jasność lub nasycenie koloru wskazuje grubość i gęstość materiału.

• Znaczenie dla zamówienia: Ocena oprogramowania do obrazowania dwuenergetycznego i możliwości automatycznego rozpoznawania zagrożeń (ATR) jest tak samo ważna jak sprzęt fizyczny przy wyborze skanerów rentgenowskich na krótkiej liście.

Jak skanery rentgenowskie identyfikują różne materiały

Podstawowym wymaganiem nowoczesnych kontroli bezpieczeństwa jest możliwość dokładnego rozróżnienia pomiędzy łagodnymi przedmiotami a potencjalnymi zagrożeniami bez konieczności ciągłej ręcznej kontroli. Możliwość ta zależy całkowicie od podstawowej technologii obrazowania urządzenia i algorytmów oprogramowania. Jeśli sprzęt nie może przechwycić danych, oprogramowanie nie może wyświetlić zagrożenia.

Obrazowanie dwuenergetyczne a obrazowanie jednoenergetyczne

Nowoczesne skanery rentgenowskie wykorzystują technologię rentgenowską o podwójnej energii. Proces ten polega na emitowaniu przez obiekt docelowy zarówno wiązek o wysokiej, jak i niskiej energii. System mierzy tłumienie lub absorpcję tych dwóch różnych poziomów energii podczas przechodzenia przez materiał na taśmie przenośnika.

Analizując stosunek tłumienia pomiędzy wiązkami o wysokiej i niskiej energii, oprogramowanie urządzenia oblicza efektywną liczbę atomową (Z-eff) obiektu. Dzięki tym obliczeniom system może dokładnie sklasyfikować rodzaj materiału. Starsze systemy jednoenergetyczne mogą mierzyć jedynie gęstość całkowitą. Nie potrafią rozróżnić materiałów o podobnej gęstości, ale różnym składzie atomowym. Obrazowanie dwuenergetyczne to nowoczesny standard zapewniający zgodność z przepisami i skuteczne wykrywanie zagrożeń.

Rola efektywnej liczby atomowej (Z-eff)

Standardowe algorytmy obrazowania kategoryzują materiały w oparciu o określone zakresy efektu Z. Zakresy te określają sposób, w jaki oprogramowanie interpretuje surowe dane z układów detektorów. Oprogramowanie tłumaczy te konkretne zakresy liczb atomowych na wizualną paletę kolorów wyświetlaną na monitorze operatora.

Tłumaczenie to umożliwia operatorom szybką identyfikację ogólnego składu przedmiotów w zeskanowanej torbie lub paczce. Usprawnia proces podejmowania decyzji. Blok sera i blok C4 mogą mieć podobne kształty i gęstości, ale ich specyficzne sygnatury Z-eff pozwalają zaawansowanemu oprogramowaniu uwydatnić anomalię.

Zrozumienie kodów kolorów skanera rentgenowskiego

Standardowe wydruki kolorów są bezpośrednio powiązane z określonymi kategoriami materiałów i profilami zagrożeń. To mapowanie zapewnia operatorom bezpośredni kontekst wizualny. Znajomość tych kolorów jest pierwszym krokiem w analizie obrazu.

Standardy obrazowania 3-kolorowego, 4-kolorowego lub wielokolorowego (6-kolorowego)

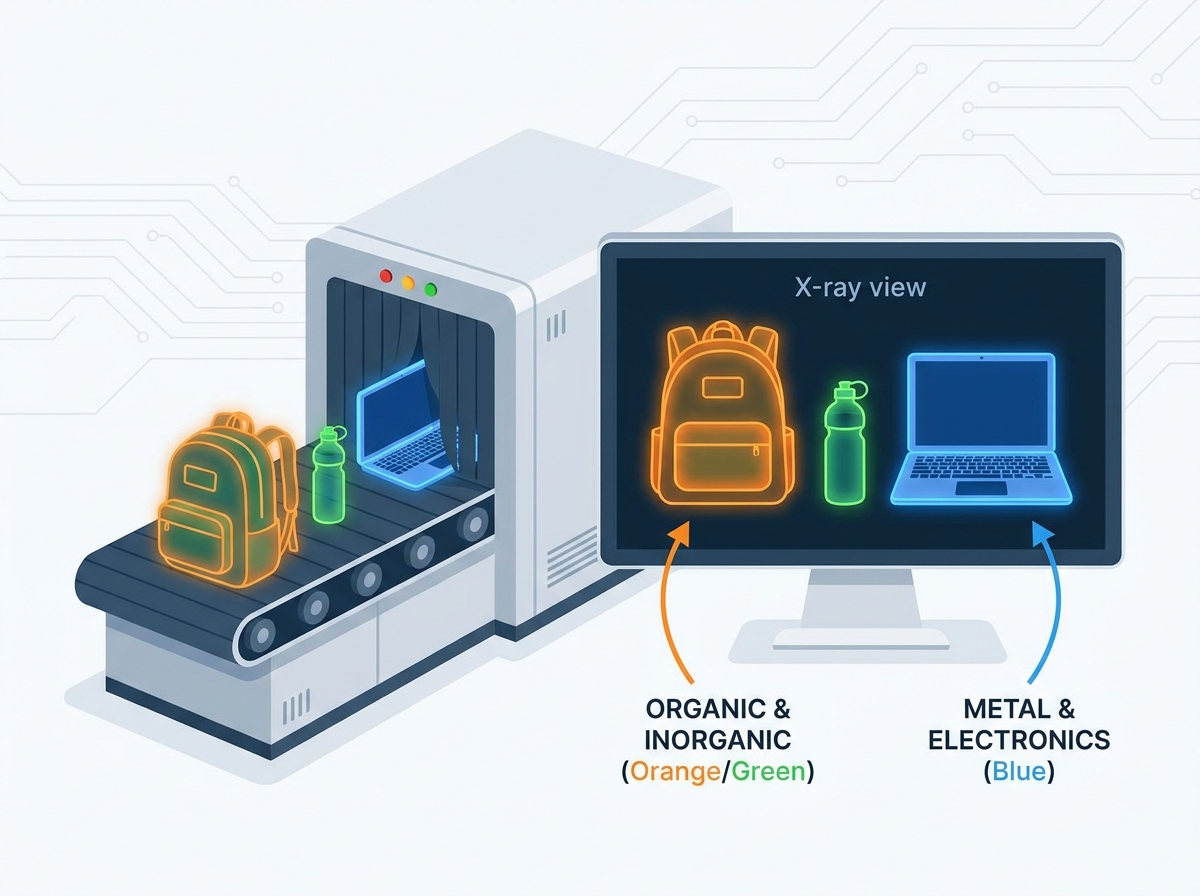

Standardowe 3-kolorowe systemy obrazowania wykorzystują kolor pomarańczowy, zielony i niebieski do przedstawienia odpowiednio substancji organicznych, mieszanych i nieorganicznych. Nowoczesne, zaawansowane systemy często wykorzystują palety 4- lub 6-kolorowe, aby zapewnić lepszą przejrzystość.

Wartość zakupowa systemów wielokolorowych polega na ich lepszej rozdzielczości Z-eff. Zapewniając bardziej szczegółowe rozróżnienie kolorów, systemy te ograniczają liczbę fałszywych alarmów. Skuteczniej rozróżniają materiały z pogranicza. Na przykład system 6-kolorowy pozwala wizualnie oddzielić łagodne produkty spożywcze od gęstych plastikowych materiałów wybuchowych znacznie lepiej niż podstawowy system 3-kolorowy.

Pomarańczowy/czerwony: materiały organiczne i o małej gęstości

Materiały organiczne na ogół należą do zakresu atomowego z Z-eff mniejszym niż 10. Materiały te składają się głównie z węgla, wodoru, tlenu i azotu. System wyświetla te materiały w spektrum od czerwonego do pomarańczowego.

Bardziej czerwone lub jaśniejsze odcienie wskazują na materiały o bardzo małej gęstości, takie jak papier, drewno lub rzadkie ciecze. Głębszy kolor pomarańczowy oznacza gęstsze związki organiczne. Typowe łagodne produkty w tej kategorii obejmują odzież, żywność, papier, tworzywa sztuczne i drewno. Podczas skanowania standardowego bagażu pasażera zobaczysz dużo pomarańczy.

Elementy stanowiące zagrożenie krytyczne są również wyświetlane na pomarańczowo lub czerwono. Należą do nich C4, TNT, płynne materiały wybuchowe, narkotyki i przemyt rolniczy. Oceniając zaawansowane skanery rentgenowskie , należy ocenić, jak skutecznie oprogramowanie odróżnia łagodne substancje organiczne od gęstych zagrożeń organicznych przy użyciu określonych funkcji podświetlania.

Niebieski: materiały nieorganiczne i gęste

Ciężkie materiały nieorganiczne mają zazwyczaj współczynnik Z-eff większy niż 18. Są to na ogół gęste metale i ciężkie pierwiastki. Oprogramowanie do przetwarzania obrazu kieruje się prostą zasadą: bardziej niebieski oznacza gęstszy.

Jasnoniebieski reprezentuje cienkie arkusze metalu lub związki nieorganiczne o mniejszej gęstości. Głęboki błękit lub fiolet oznacza metale o wyjątkowo dużej gęstości i mocne ekranowanie. Typowe przedmioty to stal, miedź, grube szkło i ciężkie narzędzia. Do krytycznych przedmiotów stanowiących zagrożenie, które są wyświetlane na niebiesko, zalicza się broń palną, noże, łuski bomb rurowych i amunicję.

Zielony: materiały mieszane i metale lekkie

Materiały mieszane lub pośrednie mieszczą się w zakresie atomowym z efektem Z zwykle od 10 do 18. Ta kategoria wypełnia lukę pomiędzy lekkimi substancjami organicznymi i ciężkimi substancjami nieorganicznymi. Typowe przedmioty, które wydają się zielone, to aluminium, krzem, komponenty elektroniczne i różne stopy.

Nakładające się elementy mogą być również renderowane jako zielone. Przedmiot organiczny ściśle przylegający do przedmiotu nieorganicznego może mylić obliczenia efektu Z. Powoduje to zielony wyświetlacz, który wymaga dokładniejszej kontroli operatora. Laptopy i złożona elektronika często pojawiają się jako gęsta bryła zieleni i błękitu.

Czarny lub nieprzezroczysty: obiekty nieprzeniknione

Gdy obiekt jest zbyt gęsty, aby wiązka promieniowania rentgenowskiego mogła przeniknąć, na ekranie wydaje się czarny lub nieprzezroczysty. Dzieje się tak w przypadku materiałów takich jak ekranowanie ołowiane lub grube bloki stalowe. Detektory nie otrzymują energii przechodzącej przez ten konkretny obszar.

Nieprzezroczyste elementy stwarzają znaczne ryzyko wdrożenia. Protokoły bezpieczeństwa muszą rygorystycznie uwzględniać nieprzejrzyste elementy. Przemytnicy często wykorzystują je, aby chronić inne zagrożenia przed wykryciem. Operatorzy muszą ręcznie sprawdzać każdy przedmiot, przez który wiązka promieni rentgenowskich nie może przeniknąć.

Jak jasność i gęstość poprawiają analizę obrazu rentgenowskiego

Podczas gdy kolor wskazuje rodzaj materiału, drugorzędne wskazówki wizualne zapewniają niezbędną głębię i kontekst. Te wskazówki pozwalają operatorom dokładnie ocenić cechy fizyczne ukrytych przedmiotów.

Grubość a rodzaj materiału

Zależność pomiędzy grubością materiału i jasnością obrazu ma fundamentalne znaczenie dla analizy obrazu. Cienka blacha stalowa będzie miała kolor jasnoniebieski. Gruby blok stali będzie wyglądał na ciemnoniebieski lub czarny. Kolor pozostaje stały w oparciu o efekt Z, ale jasność zmienia się w zależności od tłumienia.

Operatorzy wykorzystują zanikanie i nasycenie, aby określić objętość i kształt ukrytych przedmiotów. Stopniowa zmiana nasycenia pomaga operatorom wizualizować kontury i gradienty gęstości obiektu. Zapewnia to trójwymiarowe zrozumienie na podstawie dwuwymiarowego obrazu.

Tryb czarno-biały (czarno-biały) zapewniający ostrą dyskryminację

Podczas inspekcji operatorzy często przełączają się między trybem koloru i skali szarości. Standardowe usuwanie skali szarości usuwa zakłócenia kolorów, zapewniając doskonałe wykrywanie krawędzi, ostrość i rozpoznawanie kształtów.

Ten tryb jest bardzo skuteczny w identyfikowaniu drobnych zagrożeń, które mogą zostać przesłonięte przez duże nasycenie kolorów. Przewody detonatora, cienkie ostrza i złożoną mikroelektronikę ukrytą w bagażu są często znacznie łatwiejsze do zidentyfikowania, przeglądając surowe dane dotyczące gęstości w czerni i bieli.

1. Zatrzymaj przenośnik taśmowy w przypadku zidentyfikowania podejrzanej masy.

2. Przełącz wyświetlanie z trybu pełnokolorowego na tryb czarno-biały.

3. Sprawdź krawędzie obiektu pod kątem ukrytych drutów lub żyletek.

4. Przełącz z powrotem do koloru, aby potwierdzić skład materiału (organiczny lub nieorganiczny).

5. Zastosuj usuwanie organiczne, jeśli obiekt jest ukryty za gęstymi tworzywami sztucznymi.

Kluczowe funkcje oprogramowania do obrazowania w nowoczesnych skanerach rentgenowskich

Zastrzeżone ulepszenia oprogramowania odróżniają maszyny pierwszej klasy od alternatyw budżetowych. Oprogramowanie przekształca surowe dane w przydatne dla operatora informacje.

Zaawansowane funkcje ulepszania obrazu

Standardowe wymagania programowe dla nowoczesnych systemów obejmują uwydatnianie krawędzi, mapowanie pseudokolorów, obrazowanie odwrócone/negatywne oraz usuwanie substancji organicznych/nieorganicznych. Funkcje usuwania izolacji umożliwiają operatorom tymczasowe usunięcie substancji organicznych z ekranu w celu obejrzenia metali pod spodem i odwrotnie.

Funkcje te umożliwiają operatorom cyfrowe rozpakowywanie gęstego bagażu. Manipulując obrazem, operatorzy mogą izolować określone materiały i identyfikować zagrożenia, które są celowo ukryte w skomplikowanym bałaganie. Nóż ukryty za grubą książką staje się widoczny, gdy pozbędziesz się materiału organicznego.

Integracja AI i automatycznego rozpoznawania zagrożeń (ATR).

Branża przechodzi z interpretacji kolorów dokonywanej wyłącznie przez człowieka na badanie przesiewowe wspomagane sztuczną inteligencją. Algorytmy automatycznego rozpoznawania zagrożeń analizują dane obrazu w czasie rzeczywistym, gdy torba przechodzi przez tunel.

Algorytmy ATR nakładają ramki ograniczające lub alerty dotyczące określonych zagrożeń na standardową paletę kolorów. Integracja ta zmniejsza obciążenie poznawcze operatora. Automatycznie podkreśla potencjalne zagrożenia, takie jak broń palna czy określona gęstość materiałów wybuchowych, kierując uwagę operatora bezpośrednio na krytyczne obszary.

Zmęczenie operatora i kwestie ergonomii wyświetlacza

Zmęczenie ekranu stanowi poważne ryzyko wdrożenia w środowiskach o dużej przepustowości. Wpatrywanie się w złożone kolorowe obrazy przez dłuższy czas pogarsza wydajność operatora i obniża współczynnik wykrywalności.

Aby utrzymać wysoką skuteczność wykrywania podczas długich zmian, niezbędne są monitory o wysokim kontraście i niskim odblasku oraz intuicyjne palety kolorów. Konstrukcja interfejsu użytkownika i jakość sprzętu wyświetlającego bezpośrednio wpływają na zdolność operatora do dokładnej interpretacji danych kolorystycznych bez nadwyrężania oczu.

Jak wybrać odpowiedni skaner rentgenowski do swoich potrzeb w zakresie bezpieczeństwa

Kupujący muszą ocenić skanery rentgenowskie w oparciu o ich specyficzne wymagania operacyjne i możliwości obrazowania. Nie kupuj maszyny wyłącznie na podstawie specyfikacji sprzętu; oprogramowanie decyduje o sukcesie operacyjnym.

Kryteria sukcesu dla środowisk o dużej przepustowości

Środowiska takie jak lotniska, węzły logistyczne i biura pocztowe wymagają określonych możliwości. Aby utrzymać przepustowość bez uszczerbku dla bezpieczeństwa, często konieczne są wysokie możliwości penetracji, szybkie przetwarzanie obrazu oraz obrazowanie z wieloma widokami lub obrazowanie 3D.

Wybrane maszyny muszą szybko przetwarzać obrazy i natychmiast prezentować wyraźne dane kolorystyczne. Wszelkie opóźnienia w renderowaniu obrazu spowodują ogromne wąskie gardła w punkcie kontrolnym. Skanery z podwójnym widokiem zapewniają jednocześnie obrazy poziome i pionowe, co ogranicza potrzebę ponownego skanowania toreb.

Zgodność i standardy regulacyjne

Musisz spełniać lokalne i międzynarodowe standardy lotnicze i bezpieczeństwa, takie jak te określone przez TSA, ECAC lub DFT. Normy te narzucają szczegółowe wymagania dotyczące rozróżniania materiałów i jakości obrazu.

Zespoły zakupowe muszą upewnić się, że wybrane maszyny przeszły znormalizowane testy jakości obrazu (STP). Te elementy testowe sprawdzają zdolność systemu do dokładnego wyświetlania wymaganych palet kolorów, rozdzielczości przestrzennej i rozdzielczości gęstości.

Ryzyko wdrożenia: szkolenie operatorów i autorskie algorytmy

Zmiana producentów przełączających wymaga nauki ze względu na różne niestandardowe konfiguracje kolorów i interfejsy oprogramowania. Operatorzy przyzwyczajeni do jednej palety kolorów mogą mieć trudności z przystosowaniem się do ekspozycji innej marki.

Aby zminimalizować to ryzyko, wybieraj maszyny ze standardowymi paletami kolorów. Inwestuj dużo w szkolenia operatorów w zakresie analizy obrazu zapewniane przez producentów OEM lub certyfikowane przez strony trzecie. Przed rozpoczęciem transmisji na żywo w punkcie kontrolnym muszą poznać specyfikę mapowania kolorów i narzędzia programowe nowego sprzętu.

Wniosek

Zrozumienie kodów kolorów skanera rentgenowskiego jest niezbędne do poprawy wykrywania zagrożeń, ograniczenia fałszywych alarmów i zwiększenia ogólnej wydajności kontroli. Zaawansowane oprogramowanie do obrazowania w połączeniu z technologią podwójnego zasilania umożliwia operatorom dokładniejszą identyfikację podejrzanych materiałów i szybsze podejmowanie decyzji dotyczących bezpieczeństwa.

W Eastimage specjalizujemy się w zaawansowanych systemach rentgenowskiej kontroli bezpieczeństwa, które łączą w sobie wysokowydajną technologię obrazowania z inteligentnymi rozwiązaniami programowymi dla lotnisk, organów celnych, logistyki i infrastruktury krytycznej. Nasz innowacyjny sprzęt do kontroli bezpieczeństwa pomaga klientom osiągnąć większą dokładność kontroli, wydajność operacyjną i zgodność z międzynarodowymi standardami bezpieczeństwa.

Przed wybraniem skanera rentgenowskiego należy ocenić nie tylko specyfikację sprzętu, ale także oprogramowanie do przetwarzania obrazu, możliwości rozróżniania kolorów, wykrywanie zagrożeń wspomaganych sztuczną inteligencją oraz użyteczność operatora, aby zapewnić najlepszą długoterminową wydajność kontroli.

Często zadawane pytania

P: Dlaczego materiały wybuchowe są widoczne na skanerze rentgenowskim w kolorze pomarańczowym?

Odp.: Materiały wybuchowe składają się głównie z materiałów organicznych, takich jak węgiel, azot, tlen i wodór. Pierwiastki te mają niską efektywną liczbę atomową (Z-eff). Algorytmy skanera rentgenowskiego są zaprogramowane tak, aby wyświetlać materiały w tym niskim zakresie efektu Z w kolorze pomarańczowym.

P: Czy skanery rentgenowskie mogą wykrywać ciecze?

Odp.: Tak, z łatwością wykrywają ciecze. Większość płynów ma charakter organiczny i na ekranie wygląda na pomarańczowo. Skaner identyfikuje gęstość i liczbę atomową, umożliwiając operatorowi sprawdzenie objętości cieczy i kształtu jej pojemnika.

P: Co oznacza czarny lub całkowicie ciemny obiekt na skanie rentgenowskim?

Odp.: Czarny lub nieprzezroczysty obiekt oznacza, że ​​materiał jest zbyt gęsty, aby promienie rentgenowskie mogły przeniknąć. Wskazuje to na metale ciężkie, takie jak ołów lub gruba stal. Przemytnicy często używają tych gęstych materiałów, aby chronić inne przedmioty przed wykryciem.

P: Czy wszystkie skanery rentgenowskie używają dokładnie tych samych kodów kolorów?

Odp.: Powszechnie stosowana jest standardowa 3-kolorowa paleta zawierająca kolor pomarańczowy dla materiałów organicznych, niebieski dla materiałów nieorganicznych i zielony dla materiałów mieszanych. Jednak określone odcienie i zaawansowane palety wielokolorowe różnią się w zależności od producenta i wersji oprogramowania.

P: Dlaczego operatorzy przełączają ekran rentgenowski na czarno-biały?

Odp.: Operatorzy używają czarno-białego trybu skali szarości, aby usunąć zakłócenia kolorystyczne. Poprawia to wykrywanie krawędzi i ostrość. Znacznie ułatwia identyfikację drobnych szczegółów, takich jak przewody, cienkie ostrza lub złożone kształty ukryte w bałaganie.

P: Czym technologia rentgenowska o podwójnej energii różni się od rentgenowskiej w medycynie?

Odp.: Dwuenergetyczne skanery bezpieczeństwa wykorzystują dwa różne poziomy energii do obliczenia liczby atomowej materiałów, umożliwiając rozróżnianie materiałów oznaczonych kolorami. Medyczne promieniowanie rentgenowskie zazwyczaj wykorzystuje jeden poziom energii zoptymalizowany do obrazowania gęstości kości i tkanek.

P: Czy folia aluminiowa może blokować skaner rentgenowski?

Odpowiedź: Nie, standardowa folia aluminiowa nie jest wystarczająco gęsta, aby blokować promienie rentgenowskie nowoczesnych skanerów bezpieczeństwa. Zwykle ma postać jasnozielonego lub niebieskiego konturu, w zależności od jego grubości i kalibracji konkretnego skanera.
