Rozmiar tunelu rentgenowskiego skanera bagażu: arkusz pomiarowy dla kupujących

Błędne obliczenie wymiarów fizycznych podczas zakupu sprzętu zabezpieczającego powoduje natychmiastowe awarie operacyjne. Na miejsce przyjeżdża maszyna. Zespoły instalacyjne rozpakowują sprzęt. Szybko zdają sobie sprawę, że nie zmieści się przez drzwi holu. Ten scenariusz często zdarza się w obiektach komercyjnych i rządowych. Menedżerowie obiektów często nadają priorytet algorytmom oprogramowania na etapie oceny. Koncentrują się głównie na mocy generatora i możliwościach sztucznej inteligencji. Traktują wymiary fizyczne jako drugorzędną refleksję. Jednak fizyczne otwarcie maszyny dyktuje wszystko. Ogranicza pojemność obiektu. Określa zewnętrzny ślad maszyny. Określa podstawową przepustowość. Niewymiarowa jednostka zmusza pracowników ochrony do ręcznego przeszukiwania toreb. Stwarza to poważne wąskie gardła w przepustowości w punkcie kontrolnym. Zbyt duża jednostka marnuje cenną powierzchnię i zużywa zasoby użytkowe. Niniejszy przewodnik zawiera praktyczny arkusz pomiarowy dla dyrektorów ds. bezpieczeństwa. Dowiesz się, jak zdefiniować dokładne wymagania wymiarowe przed nawiązaniem współpracy z dostawcami lub wystawieniem zapytania ofertowego.

• Dopasuj rozmiar do profilu zagrożenia: Idealny rozmiar tunelu jest podyktowany 95. percentylem oczekiwanych obiektów, a nie absolutnym maksimum, aby zrównoważyć koszty i wydajność.

• Ograniczenia obiektu zastępują specyfikacje maszyny: Zewnętrzny ślad skanera i sposób jego instalacji często eliminują z rozważań większe rozmiary tuneli.

• Orientacja ma znaczenie: Wymiary są zazwyczaj podawane jako szerokość x wysokość (np. 50 x 30 cm). Zrozumienie tej orientacji jest niezwykle istotne, ponieważ torba mieszcząca się poziomo może nie pasować pionowo.

• Kompromis generatora: Większe rozmiary tuneli z natury wymagają silniejszych generatorów promieni rentgenowskich (wyższe kV), aby utrzymać penetrację i rozdzielczość obrazu.

• Standaryzacja upraszcza zaopatrzenie: Dostosowanie wymagań do standardowych wymiarów branżowych zapewnia konkurencyjne oferty dostawców, łatwiejszą konserwację i zgodność z rządowymi wymaganiami jakościowymi (QR).

Dlaczego rozmiar tunelu jest kluczowym czynnikiem w przypadku rentgenowskich skanerów bagażu?

Rozmiar tunelu określa efektywność operacyjną

Otwarcie tunelu bezpośrednio wpływa na prędkość punktu kontrolnego i stabilność przepływu pracy. Jeśli torby są zbyt duże dla skanera, operatorzy muszą zatrzymać przenośnik i przeprowadzić ręczne kontrole, co zmniejsza przepustowość i powoduje opóźnienia wśród pasażerów. Właściwy rozmiar tunelu zapewnia ciągłe przemieszczanie się bagażu i stałą skuteczność kontroli bezpieczeństwa.

Rozmiar tunelu wpływa na jakość obrazu

Wymiary tunelu wpływają na relację pomiędzy generatorem promieni rentgenowskich a systemem detektorów. Większe otwory wymagają większej odległości penetracji i silniejszej kalibracji systemu, aby utrzymać jakość obrazu. Jeśli moc generatora i wydajność detektora nie są dopasowane do rozmiaru tunelu, kontrast obrazu i identyfikacja obiektów mogą się zmniejszyć.

Wybór odpowiedniego rozmiaru tunelu gwarantuje, że skaner zapewni wyraźne obrazy dla zamierzonego zastosowania. System kontroli małych przedmiotów nie wymaga tunelu o dużych gabarytach, natomiast zastosowania związane z dużymi bagażami wymagają wystarczającej mocy i możliwości detektora, aby zapewnić niezawodną kontrolę.

Wybór tunelu musi spełniać wymagania prawne

Aplikacje zabezpieczające często mają obowiązkowe wymagania sprzętowe. Lotniska, obiekty rządowe i obiekty infrastruktury krytycznej mogą wymagać spełnienia określonych standardów kontroli, które definiują akceptowalną wydajność i wymiary skanerów.

Ograniczenia obiektu nie mogą zastąpić tych wymagań. Jeśli wymagany rozmiar tunelu przekracza dostępną przestrzeń, układ budynku, zasilanie elektryczne lub obszar instalacji mogą wymagać modyfikacji przed wdrożeniem. Właściwy wybór tunelu zapewnia zarówno wydajność operacyjną, jak i zgodność z przepisami.

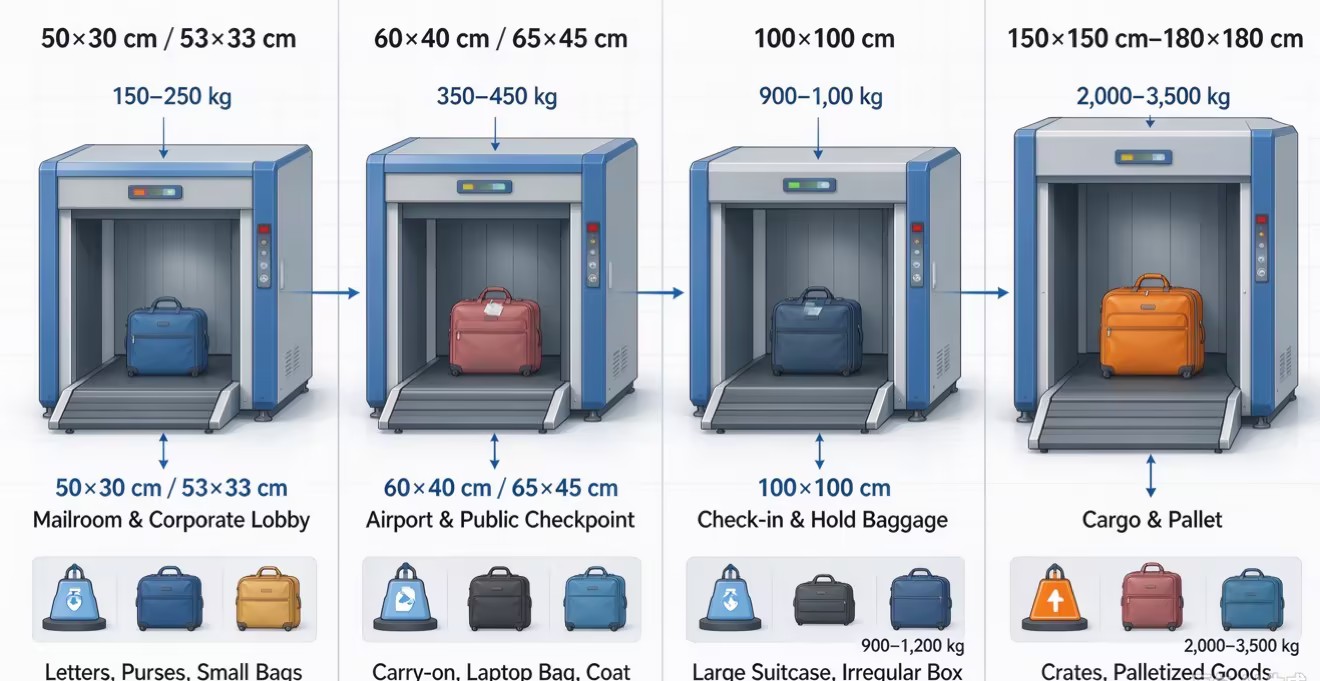

Typowe standardowe rozmiary tuneli i ich przypadki użycia

Standardowe rozmiary tuneli upraszczają wybór, konserwację i wymianę sprzętu. Wybór wspólnego wymiaru pozwala obniżyć koszty zakupu i zapewnia łatwiejszy dostęp do części zamiennych. Dostępne są tunele o niestandardowych rozmiarach, ale zwykle wymagają większych inwestycji i dłuższego czasu produkcji.

Skanery małych paczek i poczty

Kompaktowe skanery z otworami o wymiarach 50 × 30 cm są przeznaczone do środowisk o ograniczonej przestrzeni. Obsługują dokumenty, małe torby i paczki kurierskie, oferując jednocześnie prostą instalację i niskie zapotrzebowanie na energię.

Standardowe skanery punktów kontrolnych

Kategorie 60 × 40 cm i 65 × 45 cm są szeroko stosowane w punktach kontroli bezpieczeństwa. Zapewniają praktyczną równowagę pomiędzy rozmiarem maszyny a wydajnością skanowania, obsługując zwykły bagaż pasażerski i przedmioty osobiste.

Duże skanery bagażu

Systemy 100×100 cm przeznaczone są do bagażu ponadgabarytowego i przedmiotów o nieregularnym kształcie. Wymagają mocniejszej podłogi, większych powierzchni montażowych i systemów przenośników o większej wytrzymałości, aby wytrzymać większe obciążenia.

Skanery ładunków i frachtu

Duże systemy tuneli o wymiarach od 150 × 150 cm i większych budowane są do zastosowań przemysłowych. Obsługują palety i ciężkie ładunki przy użyciu wzmocnionych konstrukcji i przenośników rolkowych o dużej wydajności, zapewniających ciągłą pracę.

Lista kontrolna pomiarów: określ dokładnie swoje potrzeby dotyczące rozmiaru

Krok 1: Maksymalne profilowanie obiektu (szerokość × wysokość)

Określ rzeczywisty rozmiar przetwarzanych dziennie przedmiotów i dopasuj go do wymiarów otworu skanera. Zmierz typowe przedmioty o dużych rozmiarach i zachowaj wystarczający odstęp wokół nich, aby zapobiec zacięciom i awariom czujników. Unikaj przewymiarowania maszyny w przypadku rzadkich przedmiotów; projektować dla większości ruchu i obsługiwać okazjonalnie ponadgabarytowe przedmioty poprzez ręczną kontrolę.

Krok 2: Powierzchnia obiektu i ścieżki instalacji

Powierzchnia skanera obejmuje więcej niż rozmiar tunelu. Zaplanuj przestrzeń na ekrany, generatory, dostęp konserwacyjny, stoły rolkowe i ruch operatora. Przed instalacją sprawdź szerokość drzwi, wydajność windy i trasy transportowe, aby mieć pewność, że sprzęt dotrze do docelowej lokalizacji bez kosztownych modyfikacji.

Krok 3: Nośność, prędkość i wysokość przenośnika taśmowego

Wydajność skanera zależy od dopasowania wytrzymałości, szybkości i ergonomii paska do potrzeb operacyjnych. Przenośnik musi obsługiwać oczekiwane ładunki bagażu bez przeciążenia silnika, a przetwarzanie obrazu musi obsługiwać wybraną prędkość taśmy. Właściwa wysokość pasa poprawia komfort operatora i utrzymuje wydajność załadunku.

Zrównoważ rozmiar tunelu oraz całkowity koszt i wydajność

Zwiększanie wymagań fizycznych wywołuje reakcję łańcuchową zmian sprzętowych. Początkowe koszty sprzętu rosną wykładniczo wraz ze wzrostem wymiarów. Płacisz za więcej konstrukcji stalowych. Płacisz za większe ekranowanie ołowiem. Płacisz za większe układy detektorów, aby pokryć rozszerzoną objętość wewnętrzną. Każdy centymetr dodany do otworu wymaga odpowiedniego zwiększenia obudowy zewnętrznej.

Wymagania dotyczące mocy generatora zmieniają się radykalnie w przypadku większych maszyn. Większy tunel rentgenowskiego skanera bagażu zwiększa odległość, jaką muszą przebyć promienie rentgenowskie. Standardowy generator 140 kV doskonale sprawdza się w przypadku jednostki o wymiarach 60 cm na 40 cm. Jeśli dokonasz modernizacji do jednostki o wymiarach 100 cm na 100 cm, musisz ulepszyć generator. Aby zapewnić odpowiednią penetrację stali, będziesz potrzebować generatora 160 kV lub 180 kV. Nieuaktualnienie generatora skutkuje ciemnymi, nieczytelnymi obrazami.

Zgodność oprogramowania i wykrywania zagrożeń również zmienia się w zależności od rozmiaru komputera. Większe maszyny z generatorami o wyższej wartości kV wytwarzają obraz o różnej gęstości. Oprogramowanie sztucznej inteligencji wykorzystuje określone wartości pikseli do wykrywania zagrożeń. Narzędzia do manipulacji obrazem muszą być specjalnie skalibrowane pod kątem tej dokładnej konfiguracji sprzętowej. Nie można po prostu przenieść oprogramowania z małej maszyny na dużą. Algorytmy wymagają dostrojenia w celu dopasowania do określonej geometrii układów detektorów.

Zużycie energii i obciążenia HVAC znacznie wzrastają. Większe generatory pobierają ogromne ilości energii elektrycznej. Wymagają dedykowanych obwodów elektrycznych. Podczas ciągłej pracy emitują znaczną ilość ciepła. Twój obiekt musi wytrzymać to zwiększone obciążenie termiczne. Modernizacja punktu kontrolnego może wymagać zainstalowania dedykowanych otworów wentylacyjnych bezpośrednio nad maszyną. Jeśli temperatura otoczenia wzrośnie zbyt wysoko, generator uruchomi wyłączenie termiczne, aby zapobiec trwałym uszkodzeniom.

Wniosek

Wybór właściwych wymiarów fizycznych wymaga precyzyjnego pomiaru i świadomości operacyjnej. Przed oceną funkcji oprogramowania lub specyfikacji generatora należy uwzględnić ograniczenia fizyczne. Aby zapewnić pomyślny przebieg procesu zakupowego, należy natychmiast podjąć następujące działania:

1. Codziennie sprawdzaj i zapisuj dokładną szerokość i wysokość największych przedmiotów przechodzących przez punkt kontrolny.

2. Zmierz szerokość, wysokość i promień skrętu wszystkich drzwi, korytarzy i wind wzdłuż ścieżki instalacji.

3. Oblicz wymaganą nośność przenośnika w oparciu o najcięższy oczekiwany ładunek, aby zapobiec spaleniu silnika.

4. Zdefiniuj akceptowalny współczynnik wyszukiwania ręcznego, aby uniknąć nadmiernego określania rozmiaru maszyny i marnowania powierzchni.

Często zadawane pytania

P: Jaki jest standardowy rozmiar tunelu rentgenowskiego skanera bagażu dla punktów kontrolnych na lotniskach?

Odp.: Standardowy rozmiar punktów kontroli bezpieczeństwa na lotniskach wynosi od 60 cm na 40 cm do 65 cm na 45 cm. Wymiary te doskonale mieszczą standardowy bagaż podręczny, torby na laptopa i ciężkie płaszcze zimowe, przy jednoczesnym zachowaniu wysokiej przepustowości.

P: Czy orientacja rozmiaru tunelu ma znaczenie?

O: Tak. Wymiary są zazwyczaj podawane jako szerokość i wysokość. Otwór o wymiarach 50 cm na 30 cm oznacza, że ​​prześwit pionowy wynosi dokładnie 30 cm. Sztywny element musi mieścić się w tym konkretnym ograniczeniu wysokości. Całkowita objętość nie ma znaczenia, jeśli wysokość blokuje przedmiot.

P: Czy większy rozmiar tunelu oznacza lepszą jakość obrazu?

O: Nie. Większe tunele w rzeczywistości wymagają mocniejszych generatorów, aby utrzymać penetrację i rozdzielczość. Promienie rentgenowskie muszą podróżować dalej. Bez generatora o wyższej wartości kV jakość obrazu ulegnie pogorszeniu, co spowoduje ciemne i ziarniste skany.

P: Jaki odstęp jest potrzebny wokół obiektu w skanerze rentgenowskim?

Odp.: Potrzebujesz co najmniej 2 do 3 cm prześwitu ze wszystkich stron obiektu. Zapobiega to zaczepianiu się przedmiotu o ciężkie ołowiane zasłony i zapobiega blokowaniu przez torby wewnętrznych czujników śledzenia, zapobiegając zakleszczeniom paska.

P: Czy rentgenowski skaner bagażu można zdemontować i zmieścić w drzwiach?

Odp.: Zdecydowanie odradza się demontaż. Często powoduje to unieważnienie gwarancji producenta i ryzyko uszkodzenia integralności ekranującego ołowiu. Wymaga to również kosztownej ponownej kalibracji fabrycznej po ponownym montażu. Aby tego uniknąć, zawsze należy wcześniej zmierzyć ścieżki instalacji.

P: Jaka jest różnica między rozmiarem tunelu a wymiarami zewnętrznymi?

Odp.: Rozmiar tunelu to po prostu pusty otwór na torby. Wymiary zewnętrzne obejmują obudowę generatora, układy detektorów i gruby ołowiany ekran. Powierzchnia zewnętrzna jest znacznie większa niż sam otwór.
