Punkty kontrolne bezpieczeństwa i logistyki borykają się ze specyficzną podatnością mechaniczną. Przedmioty o mieszanym profilu – sztywny bagaż, miękkie torby marynarskie i nieregularne paczki – gromadzą się na tych samych pasach kontrolnych. Ta zmiana w rozkładzie ciężaru i gęstości materiału powoduje nieprzewidywalne naprężenia mechaniczne. Niedokładne oszacowanie obciążenia prowadzi bezpośrednio do przedwczesnej awarii silnika, poślizgu paska i zniekształcenia obrazu podczas skanowania. Kiedy system napędowy stara się przeciągnąć ciężki, skoncentrowany ładunek na płaski stół suwakowy, powstałe mikrozacięcia zakłócają działanie oprogramowania do przetwarzania obrazu. Otrzymujesz kosztowne przestoje w obiekcie i wąskie gardła w zakresie bezpieczeństwa. Z drugiej strony, przeprojektowanie systemu z użyciem znacznie przewymiarowanych silników marnuje kapitał i powierzchnię obiektu. Ustalenie prawidłowego obciążenia przenośnika skanera bagażu wymaga rygorystycznej metodologii opartej na fizyce. Inżynierowie obiektu muszą obliczyć i określić wymagania dotyczące obciążenia przenośnika, dostosowane specjalnie do warunków pracy w środowiskach przesiewania.
Ładowanie dynamiczne a statyczne: Operacje przesiewania w trybie zatrzymania i uruchomienia, szczególnie w przypadku przenośników kolejkowych kaskadowych, wymagają systemów napędowych dostosowanych do wysokiego momentu rozruchowego, a nie tylko ciągłego obciążenia roboczego.
Zmienność profili mieszanych: Dokładne planowanie pojemności musi uwzględniać maksymalne wymiary objętościowe (DIM), gęstość nasypową i skoncentrowane obciążenia punktowe z ciężkich, nieregularnych paczek.
Integracja systemu: Mechaniczne ograniczenia przenośnika muszą dokładnie odpowiadać wymaganiom rentgenowskiego skanera bagażu, aby zapobiec zacinaniu się obrazu lub zacinaniu się taśmy.
Ograniczanie ryzyka: Prawidłowe naprężenie (zwykle 1% długości paska) i obliczenia wydłużenia mają kluczowe znaczenie dla zapobiegania awariom prowadzenia paska w warunkach szczytowego udaru.
Spis treści

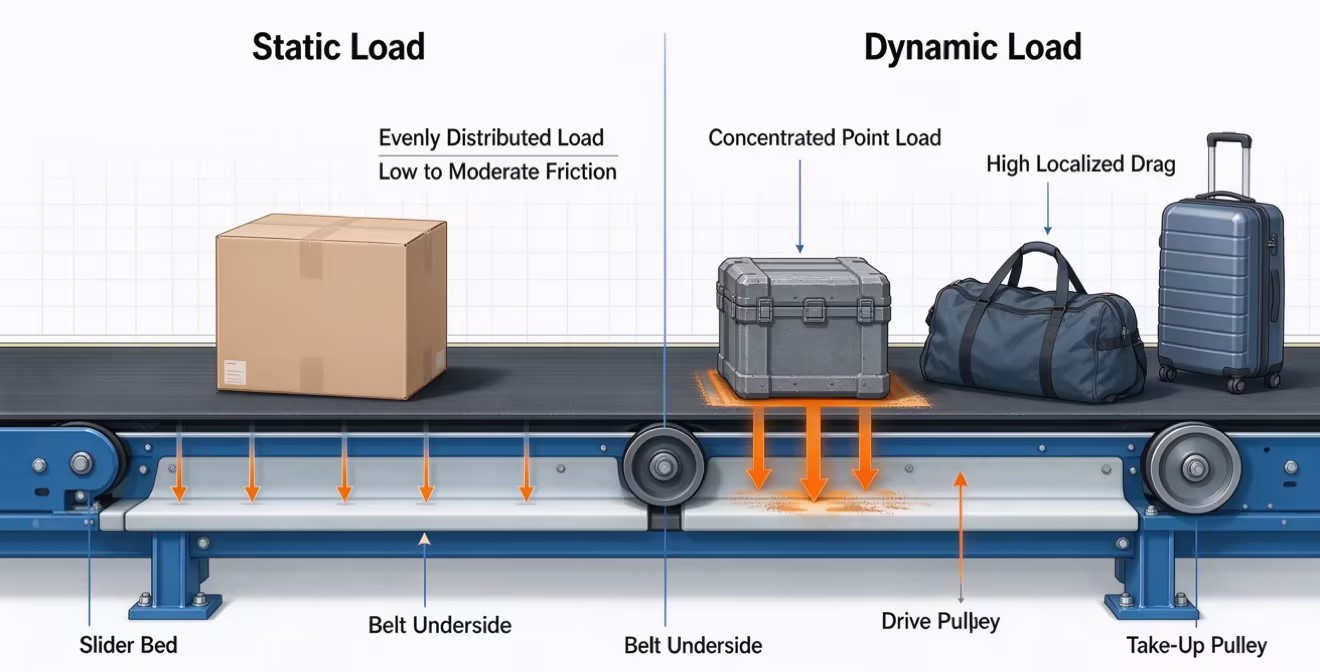

Obciążenie statyczne reprezentuje ciężar spoczynkowy pasa i znajdujących się na nim elementów, natomiast obciążenie dynamiczne obejmuje dodatkowe siły podczas ruszania, zatrzymywania i hamowania awaryjnego. Systemy przesiewające z częstym indeksowaniem wymagają silników i elementów napędowych, które poradzą sobie z powtarzającymi się skokami momentu obrotowego, a nie tylko pracą ciągłą. Właściwa ocena obciążenia dynamicznego zapobiega poślizgowi paska, przeciążeniu silnika i awariom mechanicznym.
Różne kształty opakowań i rozkład ciężaru powodują różne układy naprężeń na przenośniku. Płaskie, równomiernie rozłożone ładunki poruszają się płynnie, podczas gdy nieregularne lub skoncentrowane ciężkie przedmioty zwiększają tarcie, zużycie paska i naprężenia strukturalne. Systemy przenośników muszą być zaprojektowane tak, aby wytrzymać warunki zmiennego obciążenia, aby zapewnić stabilny ruch i długą żywotność.
Profil działki | Dystrybucja obciążenia | Wpływ na tarcie łoża suwaka | Poziom naprężenia mechanicznego |
|---|---|---|---|
Standardowe pudełko kartonowe | Równomiernie rozmieszczone na całej powierzchni | Niski do umiarkowanego | Linia bazowa |
Ciężka skrzynia/skrzynia z pelikanem | Skoncentrowane obciążenie punktowe | Wysoki, lokalny opór | Ciężki : silny |
Miękka torba podróżna | Zmienna, zmienia się podczas ruchu | Niespójne, powoduje problemy ze śledzeniem | Umiarkowane do wysokiego |
Bagaż na kółkach z twardą skorupą | Opiera się na kółkach lub nieregularnych krawędziach | Wysokie obciążenie punktowe, ryzyko stoczenia się | Wysoki |
Ograniczenia konstrukcyjne łoża przenośnika decydują o tym, jak system radzi sobie z tymi obciążeniami. Do ogólnego transportu materiałów sypkich często wykorzystuje się sekcje walców korytkowych do unieruchomienia materiałów sypkich. Kontrola bezpieczeństwa opiera się prawie wyłącznie na płaskich łóżkach przesuwnych. Łóżka płaskie zapewniają absolutną stabilność wymaganą do wyraźnego obrazowania, ale z natury generują większe tarcie niż łóżka rolkowe. Układ napędowy musi ciągnąć pasek, stawiając czoła ciągłemu oporowi łoża ślizgacza, co pogarsza się wykładniczo przy dużych obciążeniach punktowych.
Wydajność zależy od czegoś więcej niż tylko udźwigu. Inżynierowie muszą wziąć pod uwagę rozmiar przedmiotu, szerokość taśmy, odstępy między paczkami i gęstość materiału. Właściwe odstępy pozwalają systemowi obrazowania dokładnie oddzielić elementy, a obliczenia DIM i gęstości nasypowej zapewniają, że przenośnik może obsługiwać różne typy ładunków bez przeciążania lub tworzenia kopii zapasowych linii.
Prędkość taśmy bezpośrednio wpływa na wydajność przenośnika, ale musi odpowiadać możliwościom obrazowania skanera. Jeśli pasek porusza się zbyt szybko, jakość obrazu może się pogorszyć ze względu na niewystarczający czas rejestracji danych. Dlatego prędkość przenośnika jest ograniczona przez system czujników rentgenowskich, a wszystkie obliczenia przepustowości muszą być zaprojektowane w oparciu o zatwierdzoną prędkość roboczą skanera.
Tarcie pomiędzy taśmą a łożem przenośnika określa obciążenie silnika wymagane do pracy. Wyższe tarcie zmniejsza dostępną moc do przenoszenia przedmiotów, podczas gdy nachylone przenośniki wymagają dodatkowego momentu obrotowego, aby pokonać grawitację. Właściwy dobór materiału pasa i obliczenia obciążenia pomagają utrzymać stabilny ruch i zapobiegają poślizgowi w zmieniających się warunkach opakowania.
Motoreduktor musi zapewniać wystarczający moment obrotowy, aby uruchomić i poruszyć w pełni obciążony przenośnik bez poślizgu lub przeciążenia taśmy. Reduktory prędkości charakteryzujące się niskim luzem, takie jak przekładnie śrubowo-stożkowe, pomagają utrzymać płynny ruch paska i zapobiegają zniekształceniom obrazu podczas skanowania. Układ napędowy musi także wytrzymywać nagłe zmiany obciążenia z przenośników poprzedzających, aby utrzymać stabilną prędkość skanowania i chronić jakość obrazu.
Wybór silnika wymaga zrównoważenia momentu obrotowego, efektywności energetycznej i wytwarzania ciepła. Silniki o dużych rozmiarach zwiększają zużycie energii i wymagania dotyczące chłodzenia, podczas gdy silniki o zbyt małych rozmiarach mogą się przegrzewać pod ciągłym obciążeniem. Wymuszone chłodzenie powietrzem, wydajne obudowy silników i przetwornice częstotliwości (VFD) pomagają kontrolować temperaturę i dostosowywać zużycie energii w zależności od rzeczywistego zapotrzebowania przenośnika.
Taśmy przenośnikowe naturalnie rozciągają się pod obciążeniem, dlatego właściwa kontrola naprężenia jest niezbędna do stabilnej pracy. Wydłużenie paska zazwyczaj mieści się w zakresie od 0,1% do 1%, w zależności od materiału i przyłożonego obciążenia. Odpowiedni system napinania z czasem kompensuje to rozciągnięcie, zapobiegając poślizgowi paska, problemom ze śledzeniem i nieoczekiwanym przestojom. Pasy z PVC zapewniają opłacalną wydajność, pasy PU oferują większą wytrzymałość przy mniejszej rozciągliwości, a pasy z rdzeniem tkaninowym są preferowane do zastosowań o dużych obciążeniach.
Wybór powierzchni pasa wymaga równowagi pomiędzy przyczepnością a płynnym przenoszeniem pakietu. Powierzchnie o dużej przyczepności zapobiegają przesuwaniu się ciężkiego bagażu, ale mogą uwięzić luźne paski lub nieregularne przedmioty w punktach przejściowych przenośnika. Stosowanie płytek przejściowych o niskim współczynniku tarcia pomaga zmniejszyć ryzyko zakleszczenia przy jednoczesnym zachowaniu niezawodnego ruchu. Konstrukcja przenośnika musi zapewniać zarówno bezpieczny transport, jak i płynne przemieszczanie się pomiędzy sekcjami.
Aby mieć pewność, że infrastruktura badań przesiewowych będzie działać bez usterek mechanicznych i zniekształceń obrazu, wykonaj następujące czynności:
Sprawdź swoje aktualne dane dotyczące szczytowej przepustowości, koncentrując się szczególnie na najcięższych ładunkach punktowych i najbardziej nieregularnych wymiarach paczek, jakie obsługuje Twój obiekt.
Skonsultuj się z inżynierem systemowym, aby przeprowadzić symulację obciążenia 3D, wyznaczając wymagania dotyczące dynamicznego momentu obrotowego dla konkretnej konfiguracji kolejki i skanera.
Skorzystaj z wszechstronnego kalkulatora frachtu, aby ustalić podstawowe wymagania dotyczące objętości i wymaganej masy przed rozpoczęciem zakupu sprzętu.
W wymaganiach dostawcy określ przemienniki częstotliwości (VFD) i sprzęgła ograniczające moment obrotowy, aby zabezpieczyć się przed nieoczekiwanymi zacięciami i przepięciami.
Wdrożenie ścisłego cotygodniowego harmonogramu konserwacji skupiającego się na prowadzeniu paska i regulacji naprężenia tylnego koła pasowego, aby przeciwdziałać naturalnemu wydłużeniu.
Odp.: Maksymalną nośność oblicza się na podstawie prędkości taśmy, momentu obrotowego silnika, współczynnika tarcia pomiędzy taśmą a łożem ślizgowym oraz gęstości nasypowej paczek. Należy uwzględnić konstrukcyjną granicę plastyczności płaskiego łoża suwaka i maksymalny moment zrywający, jaki generuje motoreduktor w wyniku zatrzymania.
Odp.: Obciążenie statyczne to ciężar spoczynkowy przedmiotów i samego pasa w stanie spoczynku. Obciążenie dynamiczne obejmuje zwielokrotnione siły wywierane podczas przyspieszania, hamowania i ciągłego ruchu wbrew tarciu. W przenośnikach kolejkowych typu stop-and-go obciążenie dynamiczne decyduje o wymaganej wielkości silnika.
Odp.: Prędkość taśmy musi idealnie odpowiadać czasowi integracji wewnętrznego czujnika obrazu. Jeśli pas porusza się szybciej lub wolniej niż ustalona kalibracja skanera, powstałe obrazy rentgenowskie będą zniekształcone, rozciągnięte lub skompresowane. To sprawia, że kontrola bezpieczeństwa jest całkowicie nieważna.
Odp.: Ciężkie paczki mieszane z biegiem czasu fizycznie rozciągają tkaninę paska. Inżynierowie obliczają to rozciągnięcie i projektują mechanizmy podnoszenia naprężenia — zwykle mieszczące 1% całkowitej długości paska. Utrzymuje to właściwy chwyt koła pasowego napędowego i zapewnia dokładne prowadzenie bez poślizgu.
Odp.: Silników nie można dobierać na podstawie średniej wagi paczki. Muszą być dobrane pod kątem absolutnie najgorszego scenariusza: pas całkowicie obciążony maksymalnymi obciążeniami punktowymi, zaczynając od martwego punktu. Silnik musi pokonać ogromne tarcie statyczne bez zgaśnięcia lub przegrzania.
O: Tak. Kalkulatory DIM pomagają inżynierom oszacować wykorzystanie przestrzenne i gęstość nasypową elementów na pasku. Dzięki temu fizyczny system przenośników obsługuje rzeczywistą masę i objętość przedmiotów, dopasowując ograniczenia mechaniczne bezpośrednio do komercyjnych wskaźników frachtu.
