Wymagania dotyczące zasilania i zasilacza UPS skanera rentgenowskiego dla nowego punktu kontrolnego

Operacje w punktach kontroli bezpieczeństwa wymagają absolutnej niezawodności. Anomalie w dostawie prądu lub nagłe przerwy w dostawie prądu prowadzą do natychmiastowych wąskich gardeł operacyjnych. W przypadku awarii sprzętu przesiewowego linie bezpieczeństwa zatrzymują się, wykrywanie zagrożeń jest utrudnione, a kosztowny sprzęt do przetwarzania obrazu może zostać uszkodzony. Menedżerowie obiektów i dyrektorzy ds. bezpieczeństwa często finalizują zakup skanerów przed audytem istniejącej infrastruktury elektrycznej. Ta niewspółosiowość powoduje opóźnienia we wdrażaniu, kosztowne modernizacje elektryczne i utratę gwarancji z powodu niewłaściwego zasilania.

Wdrożenie proaktywnej strategii elektrycznej zapobiega tym awariom. Ocena dedykowanych obwodów, systemów kondycjonowania zasilania i zasilaczy UPS stanowi kluczową ścieżkę dla każdego nowego wdrożenia punktu kontrolnego. Właściwe planowanie elektryczne zapewnia ciągłą pracę, chroni wrażliwe czujniki obrazu i utrzymuje wysoką przepustowość ekranowania podczas zmian zasilania obiektu. Przed rozpoczęciem instalacji należy dostosować wydajność elektryczną obiektu do specyficznych wymagań nowoczesnej technologii ekranowania.

• Dedykowana infrastruktura nie podlega negocjacjom: skanery rentgenowskie wymagają dedykowanych obwodów z izolowanymi uziemieniami, aby zapobiec pogorszeniu się jakości obrazu przez szum elektryczny lub wywołaniu fałszywej diagnostyki.

• Prąd rozruchowy decyduje o rozmiarze obwodu: Wyłączniki automatyczne i systemy UPS muszą być dobrane tak, aby wytrzymać początkowy skok mocy (prąd rozruchowy) generatora promieni rentgenowskich, a nie tylko pobór mocy w stanie ustalonym.

• UPS z podwójną konwersją online to standard: modele UPS z interakcją liniową są niewystarczające dla wrażliwych urządzeń bezpieczeństwa; Aby zapewnić podtrzymanie bateryjne o zerowym czasie przesyłu i kondycjonowanie mocy czynnej, wymagane są modele online z podwójną konwersją.

• Planowanie obiektu przy zmiennych obciążeniach i wpływie ciepła: Zużycie energii skanera rentgenowskiego bezpośrednio przekłada się na wytwarzanie ciepła, co wymaga zintegrowanego planowania HVAC, które uwzględnia zarówno szczytową przepustowość, jak i tryby gotowości z automatycznym wykrywaniem.

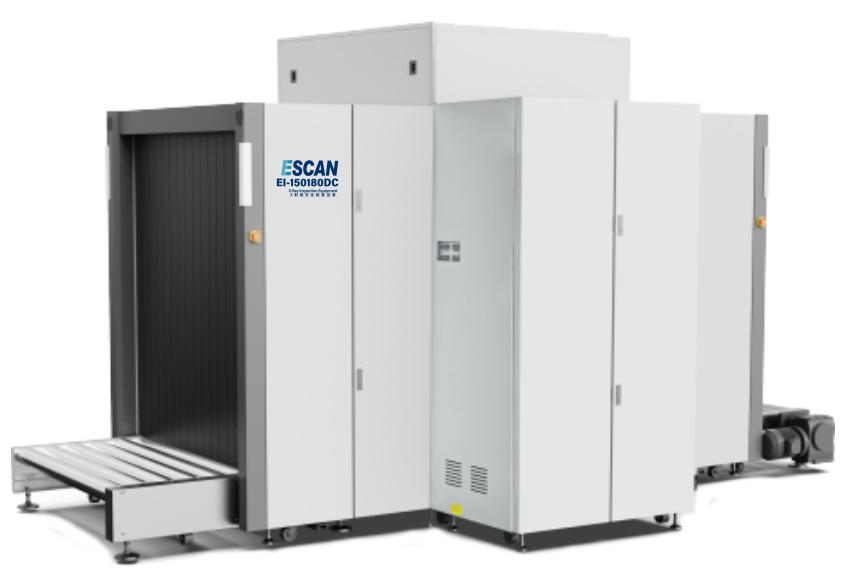

Zrozumienie podstawowych wymagań dotyczących zasilania skanera rentgenowskiego

Ustalenie podstawowych specyfikacji elektrycznych zapewnia działanie sprzętu przesiewającego bez wyłączania wyłączników i zmniejszania żywotności podzespołów. Należy dokładnie odwzorować zapotrzebowanie mocy wybranego sprzętu na dostępne panele elektryczne w obiekcie. Niespełnienie tych specyfikacji prowadzi do niestabilnego obrazowania, częstego ponownego uruchamiania systemu i przedwczesnej awarii lamp generatora promieni rentgenowskich.

Standardowe specyfikacje napięcia i fazy

Większość standardowych skanerów bagażu wykorzystuje zasilanie jednofazowe 110 V/120 V lub 220 V/240 V i często można je podłączyć do istniejących systemów elektrycznych budynku. Skanery CT o dużej pojemności wymagają zasilania trójfazowego, co może wymagać poważnych modernizacji elektrycznych. Aby chronić wrażliwe systemy obrazowania przed zakłóceniami elektrycznymi, niezbędne jest izolowane uziemienie i odpowiednie zarządzanie jakością zasilania.

Zużycie energii i pobór mocy

Pobór mocy w stanie ustalonym dla standardowych skanerów waha się od 0,5 kVA do 3,0+ kVA. Pobór ten zależy w dużym stopniu od rozmiaru tunelu, mocy silnika przenośnika i mocy generatora promieni rentgenowskich. Ocena wymagań dotyczących zasilania skanera rentgenowskiego wymaga dokładnego przyjrzenia się konkretnym możliwościom operacyjnym urządzenia i środowisku fizycznemu, w którym będzie ono działać.

Możliwości penetracji są bezpośrednio powiązane z zapotrzebowaniem na moc. Maszyna zaprojektowana do penetracji stali na głębokość 34 mm wymaga generatora o wysokim kV, który pobiera znacznie więcej prądu ciągłego niż podstawowy skaner pocztowy. Matryce obrazujące o wysokiej rozdzielczości wymagają również stabilnego, ciągłego zasilania do przetwarzania gęstych strumieni danych z diod detektora do komputerów przetwarzających obraz.

Nowoczesne funkcje automatycznego wykrywania wprowadzają zmienne pobory mocy. Urządzenie automatycznie przełącza się między trybem aktywnego skanowania a trybem gotowości w zależności od obecności bagażu. Gdy przenośnik taśmowy zatrzymuje się i wiązka promieni rentgenowskich zostaje wyłączona, zużycie energii spada. To zmienne obciążenie wpływa na średnie dzienne obliczenia energii, ale nie zmniejsza szczytowych wymagań dotyczących wydajności paneli elektrycznych.

Wpływ prądu rozruchowego na projekt obwodu

Prąd rozruchowy to krótki skok mocy występujący podczas uruchamiania skanera, często osiągający kilkukrotność normalnego prądu roboczego. Projekt obwodu musi uwzględniać to szczytowe zapotrzebowanie, aby zapobiec uciążliwym wyłączeniom wyłącznika i awariom podczas uruchamiania. Właściwy dobór wyłącznika, odpowiedni rozmiar przewodu i testy rozruchowe zapewniają niezawodne działanie skanera.

Infrastruktura elektryczna obiektu: Przygotowanie punktu kontrolnego

Obiekt fizyczny musi zostać dostosowany, aby sprostać wymaganiom elektrycznym nowoczesnej technologii przesiewania. Środowiska punktów kontrolnych wymagają określonych modyfikacji infrastruktury, aby zapewnić bezpieczne, ciągłe i zgodne działanie. Modernizacja istniejącego lobby lub hali wymaga precyzyjnej koordynacji pomiędzy wykonawcami instalacji elektrycznych, technikami HVAC i integratorami bezpieczeństwa.

Obwody dedykowane a linie wspólne

Skanery rentgenowskie powinny korzystać z dedykowanych obwodów elektrycznych, aby uniknąć wahań napięcia, szumów elektrycznych i awarii systemu spowodowanych przez inny sprzęt. Niezależne okablowanie z odpowiednim uziemieniem poprawia stabilność obrazu, chroni wrażliwą elektronikę i pomaga zachować wymagania gwarancji producenta.

Planowanie HVAC i odprowadzania ciepła

Zużycie energii skanera zamienia się w ciepło w obszarze punktu kontrolnego, co wymaga odpowiedniego planowania HVAC. Systemy chłodzenia muszą wytrzymywać szczytowe obciążenia robocze, a nie tylko warunki czuwania. Dobra wentylacja i odprowadzanie ciepła zapobiegają awariom komputerów, przegrzaniu generatora i skróceniu żywotności sprzętu.

Zarządzanie kablami i rozmieszczenie gniazd

Bezpieczne prowadzenie kabli jest niezbędne w przypadku stałych instalacji skanera. Puszki podłogowe, napowietrzne trasy energetyczne lub systemy bezpiecznych przewodów zapobiegają ryzyku potknięcia i przypadkowemu rozłączeniu. Prawidłowe rozmieszczenie gniazd i połączeń ochronnych zapewniają niezawodną pracę przy zachowaniu standardów bezpieczeństwa pracy.

Ocena rozwiązań UPS dla skanerów rentgenowskich bezpieczeństwa

Określenie najbardziej niezawodnej metodologii tworzenia kopii zapasowych zasilania ma kluczowe znaczenie dla ciągłych operacji bezpieczeństwa. Surowa energia elektryczna rzadko jest wystarczająco czysta dla czułego sprzętu do przetwarzania obrazu. Aby chronić sprzęt i utrzymać przepustowość ekranowania podczas wahań sieci, należy wdrożyć solidne strategie kondycjonowania zasilania i tworzenia kopii zapasowych.

Dlaczego standardowe zabezpieczenia przeciwprzepięciowe są niewystarczające

Standardowe zabezpieczenia przeciwprzepięciowe blokują jedynie krótkie skoki napięcia i nie radzą sobie ze spadkami zasilania, przerwami w dostawie prądu lub niestabilnymi warunkami częstotliwości. Skanery rentgenowskie wymagają ciągłego, czystego zasilania, aby chronić systemy obrazu, oprogramowanie operacyjne i wrażliwe komponenty generatora przed uszkodzeniem.

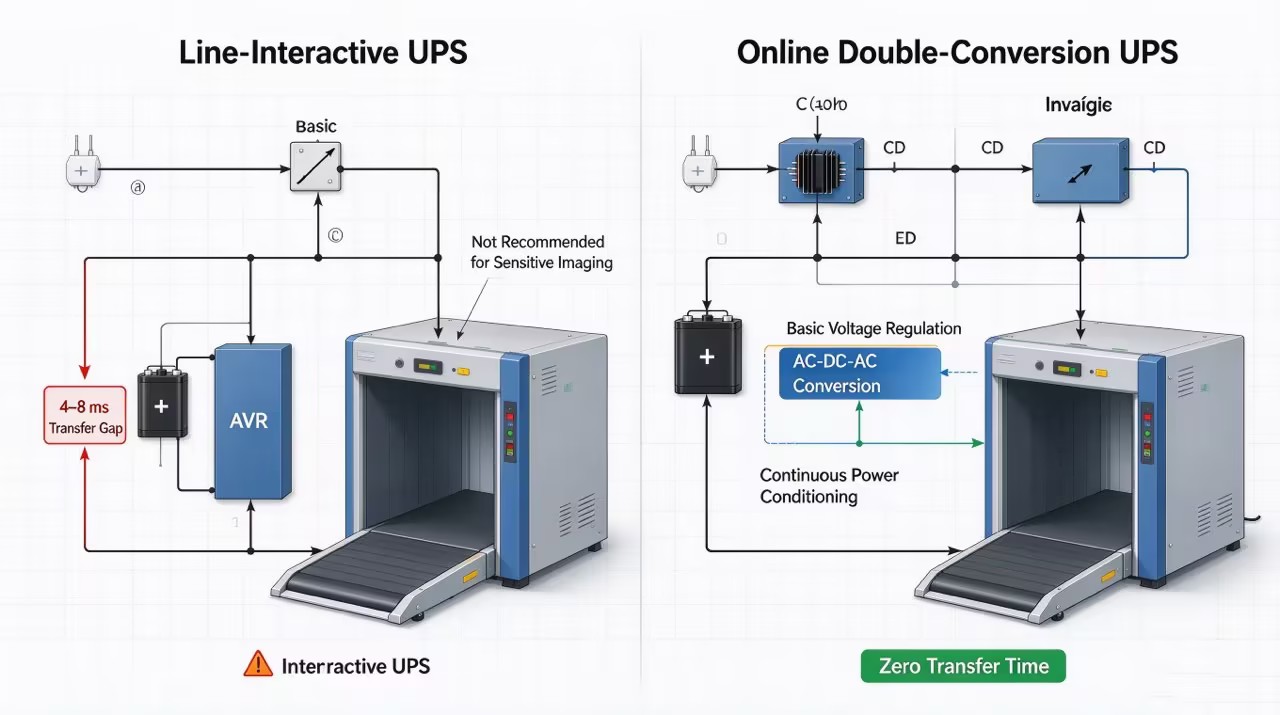

UPS z podwójną konwersją online a UPS Line-Interactive

Systemy UPS line-interactive zapewniają podstawowe kopie zapasowe, ale mogą charakteryzować się krótkimi opóźnieniami w transferze, które wpływają na wrażliwą elektronikę skanera. Systemy UPS online z podwójną konwersją w sposób ciągły regenerują czystą energię, zapewniając zerowy czas przełączania i lepszą ochronę przed wahaniami napięcia, hałasem i zniekształceniami harmonicznymi.

Dobór zasilacza UPS: obliczenia obciążenia i czasu pracy

Dobór zasilacza UPS wymaga precyzyjnych obliczeń w oparciu o konkretny model skanera. Nie można po prostu dopasować wartości znamionowej zasilacza UPS w kVA do poboru mocy skanera w stanie ustalonym. Należy uwzględnić prąd rozruchowy i nieuniknioną degradację akumulatorów UPS w okresie ich żywotności wynoszącym od 3 do 5 lat.

Użyj tego wzoru: Całkowita kVA skanera + 30% narzutu. Ten narzut kompensuje prąd rozruchowy podczas uruchamiania i zapewnia, że ​​falownik UPS nie zostanie przeciążony do 100% wydajności, co generuje nadmiar ciepła i skraca żywotność urządzenia. Jeśli Twój skaner pobiera moc 2,0 kVA, potrzebujesz zasilacza UPS o mocy co najmniej 2,6 kVA, co oznacza, że ​​powinieneś kupić jednostkę o mocy 3,0 kVA.

Wymagania dotyczące czasu pracy określają fizyczny rozmiar banku akumulatorów. Dobór zasilacza UPS pod kątem „bezpiecznego wyłączenia” zwykle wymaga od 10 do 15 minut pracy. Umożliwia to operatorom oczyszczenie tunelu, odzyskanie rzeczy pasażerów i bezpieczne wyłączenie oprogramowania bez uszkadzania systemu operacyjnego.

1. Określ maksymalny pobór kVA skanera rentgenowskiego na podstawie specyfikacji producenta.

2. Pomnóż maksymalną wartość kVA przez 1,3, aby dodać niezbędne 30% narzutu na rozruch i starzenie się akumulatora.

3. Zdefiniuj cel operacyjny: bezpieczne wyłączenie (15 minut) lub praca ciągła (połączenie z generatorem).

4. Wybierz model UPS, który umożliwia zastosowanie zewnętrznych szaf akumulatorowych, jeśli wymagania dotyczące czasu pracy przekraczają pojemność akumulatorów wewnętrznych.

Wniosek

Pomyślne wdrożenie punktu kontrolnego wymaga traktowania infrastruktury elektrycznej i wymiarowania zasilaczy UPS jako elementów podstawowych, a nie akcesoriów peryferyjnych. Ignorowanie specyfikacji zasilania prowadzi bezpośrednio do awarii sprzętu, wykrywania zagrożeń i przestojów w działaniu. Musisz zapewnić czyste, dedykowane zasilanie, aby zagwarantować obrazowanie w wysokiej rozdzielczości wymaganej w nowoczesnych środowiskach bezpieczeństwa.

Decydenci powinni stworzyć krótką listę systemów UPS opartych wyłącznie na topologii podwójnej konwersji. Upewnij się, że wybrane jednostki zapewniają odpowiednią moc rozruchową i bezproblemowo integrują się z istniejącymi generatorami obiektowymi. Ochrona inwestycji sprzętowej rozpoczyna się od panelu elektrycznego, na długo przed dostarczeniem skanera na miejsce.

1. Rozpocznij formalny audyt zasilania obiektu z licencjonowanym wykonawcą instalacji elektrycznych, aby zmapować istniejącą wydajność panelu i ścieżki kablowe.

2. Uzyskaj szczegółowe profile poboru mocy, w tym specyfikacje szczytowego rozruchu i warianty trybu czuwania, bezpośrednio od producenta skanera rentgenowskiego.

3. Zainstaluj dedykowane obwody odgałęzione z izolowanymi uziemieniami (gniazda NEMA IG) dla każdej planowanej lokalizacji skanera, aby wyeliminować zakłócenia elektromagnetyczne.

4. Oblicz całkowitą moc wyjściową BTU proponowanego sprzętu i sprawdź, czy system HVAC w punkcie kontrolnym jest w stanie obsłużyć szczytowe obciążenie termiczne.

5. Kupuj systemy UPS online z podwójną konwersją o wymiarach narzutu mocy wynoszących 30%, aby wytrzymać prądy rozruchowe i czasy przełączania generatora mostkowego.

Często zadawane pytania

P: Jaki jest średni pobór mocy skanera rentgenowskiego bagażu?

Odp.: Zużycie energii zwykle waha się od 0,5 kVA do 3,0 kVA. Zależy to w dużej mierze od wielkości tunelu, mocy generatora promieni rentgenowskich i rodzaju technologii. Standardowe skanery pocztowe 2D z pojedynczym widokiem mają moc bliższą 0,5 kVA, podczas gdy wysokowydajne skanery bagażu 3D CT wymagają znacznie większej mocy do obsługi obrotowych suwnic i zaawansowanych układów czujników.

P: W jaki sposób funkcje automatycznego wykrywania wpływają na zużycie energii skanera rentgenowskiego?

Odp.: Maszyny wyposażone w czujniki obiektów automatycznie przechodzą w tryb gotowości, gdy na przenośniku nie ma bagażu. Spowoduje to wyłączenie generatora promieni rentgenowskich i zatrzymanie silnika pasa. Ta funkcja znacznie zmniejsza ciągły pobór mocy i obniża moc cieplną (BTU) odprowadzaną do obszaru punktu kontrolnego w okresach małego ruchu.

P: Czy mogę podłączyć skaner rentgenowski do standardowego, wspólnego gniazdka ściennego?

O: Nie. Skanery rentgenowskie wymagają dedykowanych obwodów odgałęzionych. Podłączenie ich do wspólnych gniazdek naraża wrażliwe komputery przetwarzające obraz na spadki napięcia spowodowane przez inne urządzenia podłączone do tego samego obwodu. Wspólne linie wprowadzają również zakłócenia elektromagnetyczne, które pogarszają jakość obrazu i często unieważniają gwarancję producenta.

P: Dlaczego do skanerów bezpieczeństwa niezbędny jest zasilacz UPS z podwójną konwersją online?

Odp.: Systemy UPS z podwójną konwersją online zapewniają zerowy czas przełączania w przypadku przerwy w dostawie prądu. W sposób ciągły przekształcają prąd przemienny na prąd stały i z powrotem na prąd przemienny, zapewniając idealnie czystą energię. Tańsze modele line-interactive mają przerwę w transferze wynoszącą 4–8 milisekund, która jest wystarczająco długa, aby spowodować awarię i ponowne uruchomienie wewnętrznych komputerów skanera.

P: Jak obliczyć moc cieplną skanera punktów kontrolnych?

Odp.: Moc cieplną można obliczyć, przeliczając moc urządzenia na brytyjskie jednostki termiczne (BTU). Jeden wat energii elektrycznej odpowiada w przybliżeniu 3,41 BTU na godzinę. Skaner pobierający moc 1500 watów wygeneruje około 5115 BTU ciepła na godzinę, które musi pokryć system HVAC obiektu.

P: Co dzieje się ze skanerem podczas awarii zasilania bez UPS?

Odp.: Podczas zaniku napięcia (spadku napięcia) zasilacz skanera ma trudności z utrzymaniem odpowiedniego napięcia dla elementów wewnętrznych. Powoduje to zawieszenie lub awarię systemu operacyjnego, co grozi poważnym uszkodzeniem danych. Może to również spowodować awarię wentylatorów chłodzących, gdy lampa rentgenowska jest gorąca, co prowadzi do trwałego uszkodzenia sprzętu.
