Ślad skanera bezpieczeństwa: pomiary do potwierdzenia przed instalacją

Zakup sprzętu do ochrony fizycznej bez rygorystycznej analizy przestrzennej prowadzi do poważnych awarii operacyjnych. Menedżerowie obiektów często borykają się z zablokowanymi wyjściami przeciwpożarowymi, kosztownymi modernizacjami holu lub sprzętem, który po prostu nie mieści się w standardowych windach dostawczych. Częstą pułapką jest łączenie rozmiaru tunelu skanera rentgenowskiego z jego całkowitym wymaganym obszarem operacyjnym. To niedopatrzenie nie uwzględnia stacji operatorskich, paneli dostępu do konserwacji, obszarów kolejek pasażerskich i niezbędnej infrastruktury IT. Przed sfinalizowaniem zamówienia należy ustanowić standardowe ramy obliczania rzeczywistych wymagań przestrzennych. W tym przewodniku przedstawiono wszechstronną metodologię pomiaru i potwierdzenia dokładnej przestrzeni instalacyjnej skanera rentgenowskiego . Dowiesz się, jak dostosować wybrany system do istniejących ograniczeń architektonicznych, operacyjnych i sieciowych, zapewniając wdrożenie, które utrzymuje wysoką przepustowość i ścisłe bezpieczeństwo obiektu.

• Rozmiar tunelu ≠ Całkowita powierzchnia: Fizyczne wymiary maszyny stanowią tylko 40-50% rzeczywistej przestrzeni wymaganej przy uwzględnieniu rolek podających/odprowadzających, pulpitów operatorów i obszarów ponownego komponowania.

• Prześwity tranzytowe mają kluczowe znaczenie: najczęstszą awarią instalacji jest zakup jednostki, która przekracza wymiary standardowych drzwi, korytarzy lub wind towarowych.

• Zezwolenia prawne decydują o rozmieszczeniu: Przepisy przeciwpożarowe, zgodność z ADA i strefy bezpieczeństwa przed promieniowaniem ściśle ograniczają odległość skanera rentgenowskiego od ścian, wyjść i chodników dla pieszych.

• Należy zweryfikować nośność podłogi: Skanery o wysokiej penetracji zawierają ciężką osłonę ołowianą; W przypadku instalacji z podwyższoną podłogą wymagana jest aprobata inżynierii konstrukcyjnej.

• Nie ignoruj ​​​​zastosowania IT: nowoczesne skanery sieciowe wymagają dedykowanej przestrzeni na przewody, bezpiecznych włączników sieciowych i miejsca na szafie serwerowej w celu archiwizacji obrazów i zapewnienia zgodności z cyberbezpieczeństwem.

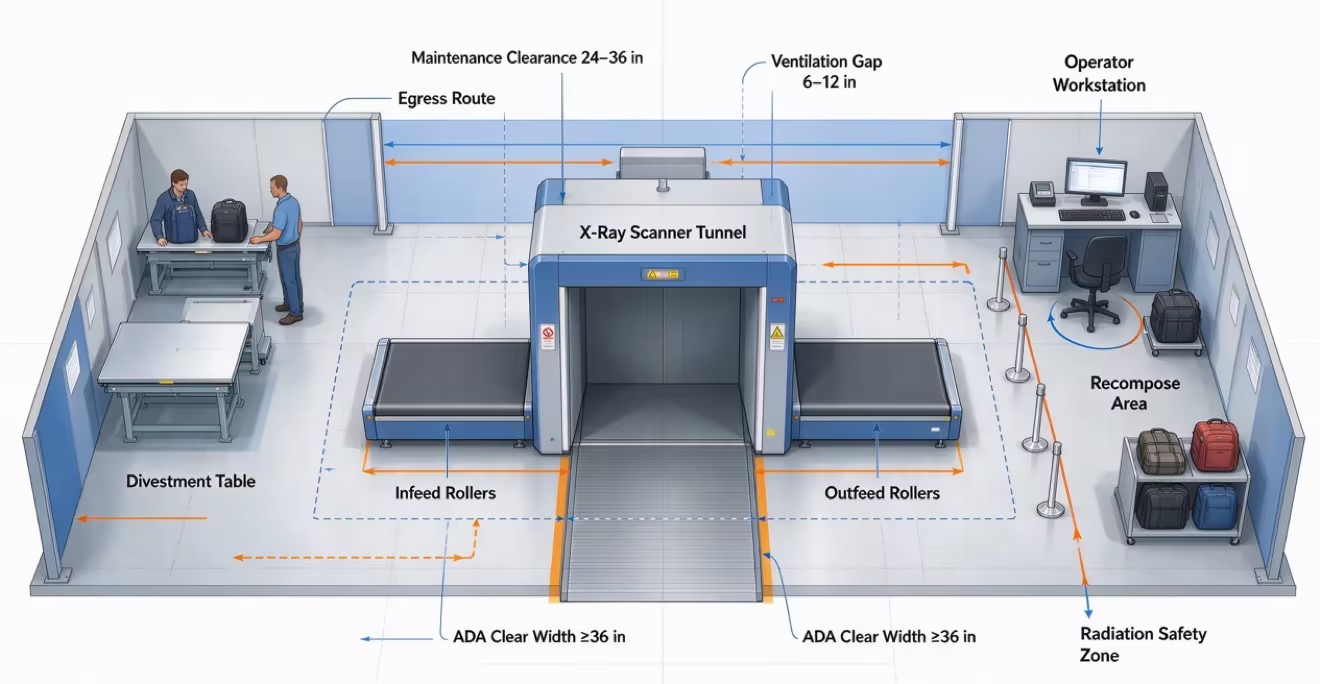

Rozmiar maszyny a pełna przestrzeń robocza skanerów rentgenowskich

Sukces we wdrażaniu zabezpieczeń zależy od dokładnego zrozumienia dynamiki przestrzennej. Należy wdrożyć punkt kontrolny, który skutecznie przetwarza ruch pieszy bez tworzenia fizycznych wąskich gardeł. Źle zaplanowana instalacja zagraża bezpieczeństwu obiektu i spowalnia codzienną pracę. Podstawowym miernikiem sukcesu jest pomiar każdego elementu fizycznego w stosunku do dostępnej powierzchni. Oceniasz, w jaki sposób sprzęt współdziała z przepływem ruchu ludzi i istniejącą architekturą obiektu.

Sprzęt podstawowy a całkowity obszar punktu kontrolnego

Podane wymiary skanera przedstawiają jedynie powierzchnię zajmowaną przez maszynę, a nie całą wymaganą przestrzeń operacyjną. Funkcjonalny punkt kontroli musi również obejmować stanowiska operatorów, przejścia dla pasażerów i obszary dostępu do sprzętu. Zintegrowane stacje robocze oszczędzają miejsce, ale zwiększają rozmiar maszyny, podczas gdy samodzielne biurka poprawiają ergonomię, ale wymagają dodatkowej powierzchni. Prawidłowe planowanie musi uwzględniać rozmieszczenie stacji roboczej, ruch operatora, prowadzenie kabli i widoczność, aby zapewnić efektywną pracę punktu kontrolnego.

Ukryte prześwity

Fizyczne wymiary sprzętu nie uwzględniają ukrytych odstępów wymaganych do konserwacji i obsługi. Technicy wymagają niezakłóconego dostępu do podzespołów wewnętrznych w celu rutynowego serwisowania i napraw awaryjnych. Panele dostępu konserwacyjnego zwykle wymagają od 24 do 36 cali prześwitu po co najmniej dwóch stronach maszyny. Brak tej przestrzeni oznacza konieczność fizycznego przeniesienia ciężkiego sprzętu w celu przeprowadzenia podstawowej konserwacji. Przenoszenie skalibrowanej maszyny grozi uszkodzeniem wrażliwego wewnętrznego wyrównania i wymusza późniejszą ponowną kalibrację.

Wymagania środowiskowe otoczenia również narzucają określone odstępy przestrzenne. Skanery bezpieczeństwa generują znaczną ilość ciepła podczas ciągłej pracy. Wewnętrzny generator i elektronika przetwarzająca opierają się na pasywnej lub aktywnej wentylacji, aby zapobiec przegrzaniu. Odstępy HVAC i wentylacyjne nie podlegają negocjacjom. Zablokowanie otworów wentylacyjnych poprzez umieszczenie maszyny równo ze ścianą prowadzi do przestojów termicznych.

Zapewnij minimalną szczelinę wynoszącą od 6 do 12 cali pomiędzy otworami wylotowymi maszyny a wszelkimi barierami konstrukcyjnymi. Oceń także wysokość sufitu nad maszyną. Ciepło wzrasta, a niskie sufity mogą zatrzymać gorące powietrze wokół obudowy generatora. Odpowiedni odstęp pionowy zapewnia właściwe odprowadzanie ciepła i wydłuża żywotność sprzętu skanującego.

Jak obliczyć całkowitą przestrzeń instalacyjną

Mapowanie określonych konfiguracji sprzętu na zajmowaną przez nie przestrzeń fizyczną łączy wymagania przestrzenne z wynikami operacyjnymi. Dobrze obliczona powierzchnia bezpośrednio koreluje z krótszym czasem przetwarzania i mniejszym tarciem pasażerów. Każdy centymetr punktu kontrolnego służy określonemu celowi funkcjonalnemu.

Wymagania dotyczące rolek podających i odbierających

Długość rolki powinna odpowiadać rozmiarowi i objętości przesiewanych artykułów. Małe przedmioty wymagają krótszych stołów, natomiast bagaże i towary wymagają dłuższych obszarów wejściowych i wyjściowych, aby zapobiec zatorom. Właściwa konstrukcja rolek poprawia przepustowość, zmniejsza gromadzenie się bagażu i umożliwia płynne przenoszenie przedmiotów w ograniczonych przestrzeniach.

Strefy Operatora, Zbycia i Rekompozycji

Wydajny projekt punktu kontrolnego wymaga wystarczającej ilości miejsca na przygotowanie, pobieranie i wykonywanie zadań operatora. Obszary do zbycia powinny zapewniać ciągły przepływ pasażerów, natomiast strefy przebudowy wymagają dodatkowej przestrzeni, aby zapobiec powstawaniu wąskich gardeł po kontroli bezpieczeństwa. Strefy operatorskie powinny zapewniać komfortowe warunki pracy oraz miejsce na sprzęt do wtórnego przesiewania.

Kolejkowanie i przepływ przepustowości

Przestrzeń kolejki powinna być zaprojektowana odpowiednio do szczytowego natężenia ruchu i prędkości kontroli. Układy liniowe zapewniają efektywny ruch, ale wymagają większej głębokości, a projekty w kształcie litery L lub U oszczędzają miejsce. Niezależnie od układu, aby zapewnić płynny przepływ pasażerów, należy utrzymywać czyste ścieżki dla pieszych i dobrą widoczność dla operatora.

Ograniczenia budowlane i ocena konstrukcyjna

Fizyczne ograniczenia budynku mogą łatwo wykoleić projekt instalacyjny. Zajmij się tymi zagrożeniami związanymi z wdrożeniem na długo przed przybyciem sprzętu na miejsce. Przeprowadzenie dokładnego audytu konstrukcyjnego minimalizuje ryzyko kosztownych opóźnień i wymuszonych modyfikacji architektonicznych. Oceń całą podróż sprzętu, od samochodu dostawczego do ostatecznej lokalizacji operacyjnej.

Odprawy tranzytowe i dostawcze

Planowanie instalacji musi obejmować całą trasę dostawy, a nie tylko ostateczną lokalizację skanera. Zmierz drzwi, korytarze, windy i zakręty, aby mieć pewność, że sprzęt bezpiecznie dotrze na miejsce. Przed dostawą sprawdź dostęp do doku załadunkowego, pojemność windy i wszelkie przeszkody, aby uniknąć opóźnień w instalacji.

Nośność podłogi

Skanery bezpieczeństwa powodują duże obciążenia punktowe ze względu na ciężkie ekranowanie i skoncentrowany ciężar. Sprawdź, czy konstrukcja podłogi może utrzymać sprzęt, szczególnie na podwyższonych podłogach lub podwyższonych systemach dostępu. Bezpieczna instalacja może wymagać oceny konstrukcji i rozwiązań w zakresie rozkładania obciążenia.

Zasilanie i prowadzenie kabli

Skanery wymagają dedykowanych obwodów elektrycznych i odpowiedniego poprowadzenia kabli. Potwierdź wymagania dotyczące napięcia, w razie potrzeby zaplanuj rozmieszczenie zasilacza UPS i zabezpiecz odsłonięte kable przed stwarzaniem zagrożeń dla bezpieczeństwa. Dobrze zaprojektowane prowadzenie przez przewody, podniesione podłogi lub dedykowane ścieżki zapewnia niezawodne działanie.

Infrastruktura IT i zasięg sieci

Nowoczesne skanery wymagają łączności sieciowej, przechowywania danych i integracji cyberbezpieczeństwa. Planowanie instalacji powinno uwzględniać miejsce na sprzęt sieciowy, bezpieczne poprowadzenie kabli i ewentualną infrastrukturę serwerową. Właściwe planowanie IT zapewnia niezawodny transfer danych i chroni systemy bezpieczeństwa przed nieuprawnionym dostępem.

Bezpieczeństwo, Kodeks przeciwpożarowy i przepisy prawne

Twój plan instalacji musi ściśle przestrzegać ram prawnych i bezpieczeństwa. Zgodność z przepisami nie jest opcjonalna. Sędziowie straży pożarnej, inspektorzy zdrowia i audytorzy dostępności rygorystycznie oceniają punkty kontroli bezpieczeństwa. Niespełnienie tych standardów skutkuje wysokimi karami finansowymi i natychmiastowymi przestojami operacyjnymi. Integruj wymagania dotyczące zgodności ze swoimi obliczeniami przestrzennymi od pierwszego dnia.

Drogi ewakuacyjne i kodeksy bezpieczeństwa życia

Punkty kontroli bezpieczeństwa muszą być zaprojektowane tak, aby nie blokowały wyjść awaryjnych ani dróg ewakuacyjnych. Bariery kolejkowe, stoły do ​​zbycia i sprzęt skanujący powinny zapewniać czyste drogi ewakuacyjne zarówno w warunkach normalnych, jak i awaryjnych. Układ musi umożliwiać sprawne działanie w zakresie bezpieczeństwa, jednocześnie umożliwiając szybką ewakuację w sytuacjach awaryjnych.

Zgodność i dostępność ADA

Układ punktów kontrolnych musi zapewniać wystarczający prześwit dla osób na wózkach inwalidzkich i możliwość swobodnego poruszania się. Ścieżki wokół skanerów, strefy kolejek i strefy dodatkowej kontroli powinny spełniać obowiązujące standardy dostępności. W przypadku szerszych bramek kontrolnych lub obszarów wspomaganych inspekcji może być wymagana dodatkowa przestrzeń.

Strefy bezpieczeństwa radiacyjnego

Skanery rentgenowskie są wyposażone w systemy osłon ograniczające narażenie na promieniowanie, jednak istotne jest ich odpowiednie umiejscowienie. Sprzęt należy rozmieścić w taki sposób, aby otwory tuneli znajdowały się z dala od poczekalni i stanowisk operatorów. Przy określaniu wolnych stref i układów instalacji obiekty muszą przestrzegać lokalnych wymogów bezpieczeństwa radiacyjnego.

Typy skanerów: wybierz odpowiednią maszynę do dostępnej przestrzeni

Wybór odpowiedniej klasy sprzętu wymaga zrównoważenia potrzeb w zakresie bezpieczeństwa z dostępną powierzchnią. Kupujący muszą zrozumieć koncepcyjne kompromisy pomiędzy różnymi kategoriami skanerów. Nie można na siłę umieścić ogromnego skanera ładunku w standardowym holu biurowym. Kieruj swoimi decyzjami zakupowymi, dopasowując specyfikacje sprzętu bezpośrednio do realiów przestrzennych.

Skanery pocztowe i stacjonarne

Skanery biurkowe wymagają minimalnej przestrzeni instalacyjnej i dobrze sprawdzają się w biurach, kancelariach pocztowych i małych punktach kontrolnych. Są łatwe w instalacji i obsłudze, ale ograniczają się do małych przedmiotów, takich jak listy i lekkie paczki. Ich kompaktowa konstrukcja zapewnia zmniejszoną zdolność skanowania gęstych i dużych obiektów.

Skanery w lobby i punktach kontrolnych

Skanery do lobby zapewniają równowagę pomiędzy zajmowaną powierzchnią a wydajnością. Mogą obsługiwać typowe przedmioty bezpieczeństwa, takie jak torby, teczki i paczki, wymagając jednocześnie dedykowanej powierzchni do obsługi i przepływu pasażerów. Są szeroko stosowane w obiektach korporacyjnych i publicznych, gdzie wymagana jest umiarkowana wydajność kontroli.

Skanery ładunków i palet

Skanery ładunku wymagają dużych powierzchni instalacyjnych, wzmocnionych podłóg i dedykowanych stref załadunku. Przeznaczone są do wielkonakładowej kontroli palet i towarów masowych w centrach logistycznych, portach i na lotniskach. Chociaż wiążą się z wyższymi kosztami instalacji i wymaganiami przestrzennymi, zapewniają wydajność potrzebną do przemysłowej kontroli transportu.

Wniosek

1. Pobierz obszerną listę kontrolną dotyczącą ankiet na miejscu, aby ujednolicić proces pomiarów wewnętrznych we wszystkich wejściach do obiektu.

2. Zmierz wszystkie drzwi, windy towarowe i promienie skrętu korytarzy wzdłuż wyznaczonej trasy dostawy, aby potwierdzić zezwolenie na transport.

3. Skontaktuj się ze specjalistą ds. integracji zabezpieczeń, aby przeprowadzić profesjonalny przegląd obiektu i zidentyfikować ukryte ograniczenia strukturalne.

4. Poproś dostawcę o szczegółową propozycję układu CAD, aby wizualizować dokładny rozstaw sprzętu przed podpisaniem dokumentów zamówienia.

Często zadawane pytania

P: Ile miejsca potrzeba wokół skanera rentgenowskiego na potrzeby konserwacji?

Odp.: Normy branżowe wymagają od 24 do 36 cali prześwitu po co najmniej dwóch stronach maszyny. Przestrzeń ta umożliwia technikom dostęp do paneli wewnętrznych, serwisowanie generatora i wykonywanie rutynowych kalibracji bez konieczności fizycznego przenoszenia ciężkiego sprzętu.

P: Czy skaner rentgenowski można umieścić bezpośrednio przy ścianie?

Odp.: Chociaż jedna strona często może znajdować się blisko ściany, nie można jej umieścić całkowicie równo. Wymagania dotyczące wentylacji wewnętrznego generatora i elektroniki określają minimalną szczelinę od 6 do 12 cali. Zapobiega to wyłączeniom termicznym i zapewnia prawidłowy przepływ powietrza.

P: Jaka jest standardowa waga skanera rentgenowskiego punktu kontrolnego?

Odp.: Standardowa jednostka punktu kontrolnego w holu zazwyczaj waży od 800 do 1500 funtów. Ponieważ ciężar ten spoczywa na małych nóżkach poziomujących lub kółkach, powoduje to powstawanie dużych obciążeń punktowych. Należy sprawdzić, czy dopuszczalne obciążenie podłogi wytrzyma tę dużą masę.

P: Czy skanery rentgenowskie wymagają dedykowanych linii zasilających i sieciowych?

O: Tak. Dedykowane obwody elektryczne zapobiegają wahaniom zasilania, które mogą uszkodzić czujniki obrazu. Bezpieczne, dedykowane sieci są również obowiązkowe w przypadku nowoczesnych systemów zapewniających zgodność z cyberbezpieczeństwem, scentralizowaną archiwizację obrazów i systemy projekcji zagrożeń.

P: Jak zmierzyć przepustowość punktów kontroli bezpieczeństwa?

Odp.: Oblicz łączną długość obszaru zbycia, samej maszyny, rolek odbierających i obszaru ponownego komponowania dla pasażerów. W zależności od liczby pasażerów standardowy punkt kontrolny zazwyczaj wymaga liniowej powierzchni od 15 do 25 stóp, aby utrzymać płynną przepustowość.

P: Czy standardowy skaner rentgenowski zmieści się w normalnych drzwiach komercyjnych?

Odp.: Wiele skanerów punktów kontrolnych zaprojektowano tak, aby mieściły się w standardowych 32- lub 36-calowych drzwiach obiektów komercyjnych. Jednak podłączone klawiatury, monitory i panele boczne często wymagają demontażu podczas transportu. Zawsze sprawdzaj wymiary skrzynki względem konkretnych wymiarów drzwi.
